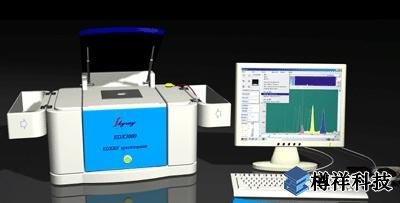

滑油光譜儀分為5個部分:油樣激發系統、光學系統、激發電源系統、電子系統、計算機系統。

　　l、油樣激發系統

　　油樣激發系統由樣品臺、石墨棒電極、石墨盤電極、電極固定裝置、石英窗、汞燈等組成。樣品臺負責擺放油樣，電極固定裝置負責固定棒電極和盤電極，棒電極和盤電極負責激發樣品油使其燃燒.石英窗負責保護光導纖維鏡頭不被污染及透光作用，汞燈負責校準光強值。

　　2、光學系統

　　光學系統由人射狹縫、棱鏡、光柵、折射板、出口狹縫、光電倍增光等組成。入射狹縫負責將射人的光轉變?yōu)楠M窄的帶狀，棱鏡負責傳導光源，光柵負責將光線分為各種不同波長的譜線，折射板負責動態扣除光譜背景，出口狹縫負責將不同波長的譜線分為相應于各元素的譜線，光電倍增管負責將光信號轉變?yōu)殡娦盘枴?/p>

　　3、激發電源系統

　　激發電源系統內點火變仄器、光導纖維、輔助間隙、光源板等組成。點火變壓器負責激發時所產生的***壓，光導纖維負責將激發時所產生的光源傳到光學系統的入射狹縫，輔助間隙負責調節激發源的操作頻率，光源板負責為點火變壓器提供輸入電壓。

　　4、電子系統

　　電子系統有邏輯板、A/D轉換板、RS232接口板、激發控制板、放大版等組成。邏輯板負責邏輯運算，A/D轉換板負責把模擬量轉換為數字量，RS232接口板負責調整測試元素的數量(如10個元素或20個元素)，激發控制板負責為光源板提供光源，放大板負責放大倍數(X1或X10)。

　　5、計算機系統

　　計算機系統由CPU、顯示器、顯示卡、內存等組成。計算機系統負責操作軟件、數據顯示。
